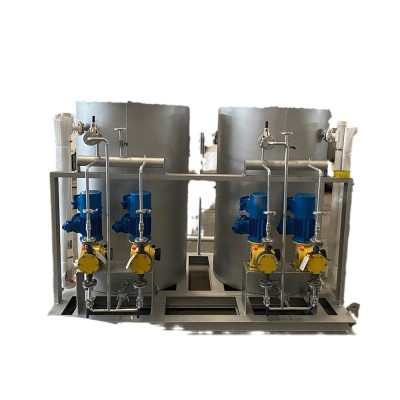

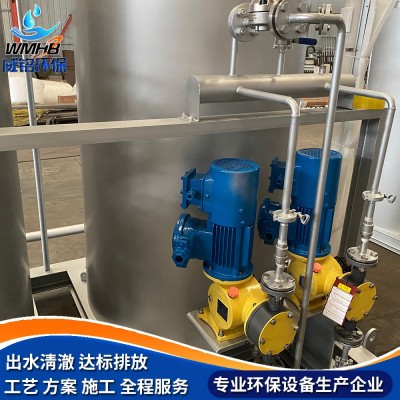

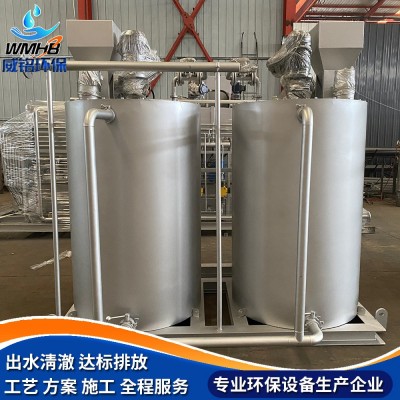

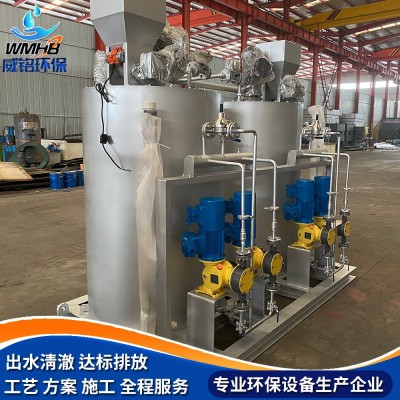

全自动三腔加药装置
一．工艺原理
三腔加药装置是一个智能化、全自动、连续式一体化的干粉溶配及投药装置。本装置由供水系统、干粉投加系统、溶解熟化系统、自动控制系统构成。
本装置是粉状药剂的全自动连续配置及投加系统。干粉药剂从料斗下部的螺旋推进器进入预混器与清水进行预混，被湿润的物料进入配制槽进行稀释混合，按用户要求浓度进行配制；
配制溶液从配制槽经熟化槽再进入储存槽，当储存槽液位处于高位时，配制过程自动停止，当溶液下降到低液位时，自动启动配料过程。配制槽和熟化槽均设置搅拌器，充分保证药剂的稀释和熟化。配制流量及浓度可通过调节进水流量和调节螺旋轴转速来确定。
本装置是由PLC控制系统，具有自动化程度高、性能稳定、操作简单。
二．自动干粉投加加药装置由以下几部分组成
*供水系统 *干粉投加系统 *干粉预混系统 *除湿干燥系统 *一体化三槽式组合箱体 *搅拌系统 *自动控制及检测系统
三．装置特色
自动化程度高，系统由PLC控制，在界面上操作及显示各单元运行状态，具有直观的人机界面，操作简单、方便。
*系统稳定可靠，有故障时相关设备会自动按要求停止。
*采用螺旋给料器投加粉体，速度闭环控制，保证投料均匀、分散、精度在1％以内。
*在规定的生产量及连续投液条件下，所配制溶液的熟化时间保证在2小时以上。其配制浓度为0.05％--0.5％。
*箱体采用304不锈钢、PVC材质。
*采用三槽溢流式溶液操作系统，使设备结构简单、体积小、安装方便。适用于连续溶解和连续添加药剂的环境。
*搅拌器采用特殊设计的多级浆叶结构。
*预混器加速粉料的水化作用，水流状态可以调节。
四：规格型号
五：配制工艺过程
LNJY系列干粉投加系统是设计用于粉状物料的全自动连续配制和投加系统，从粉剂到配制好的溶液，整个过程均全自动、、连续运行。干粉按要求的投加量(设定螺杆转速)从料斗进入混合器，通过润湿后进入混合槽进行稀释（设定进水流量），要求浓度的溶液。稀释后的溶液流经熟化槽，再进入储存槽，由计量泵将药液输送至指定点，当储存槽的溶液处于低液位时，液位开关输出信号，启动设备重新进行溶液配制过程；当储存槽的溶液处于高液位时，液位开关发出信号，此循环过程就停止；如果储存槽空了，该循环将再次开始。这样系统得以连续不断地运行，搅拌机不断地将溶液搅拌均匀。料斗的物位仪连续侦测料位，到低位时发出信号，并关闭进水电磁阀，加入物料后自动启动。
