PTA4-120型普通纸管机

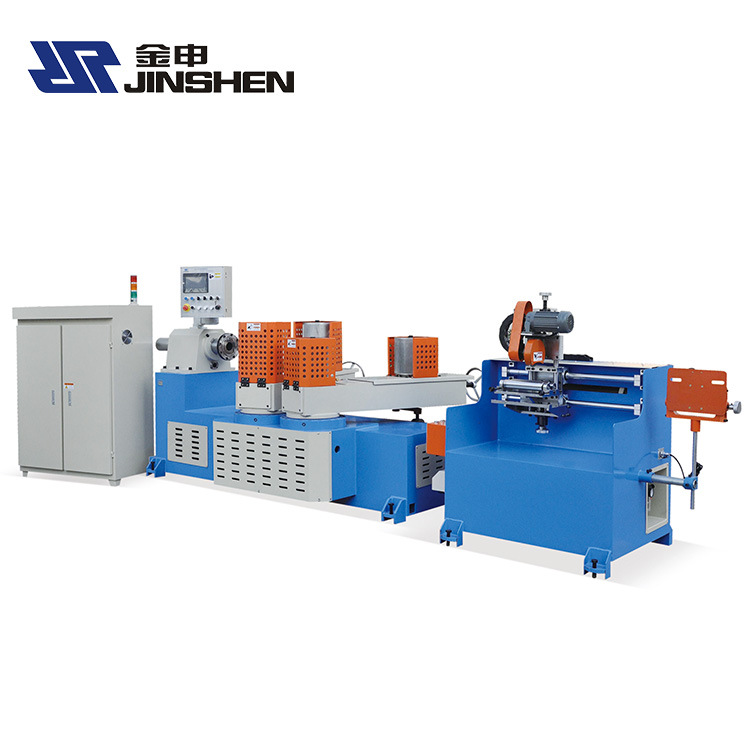

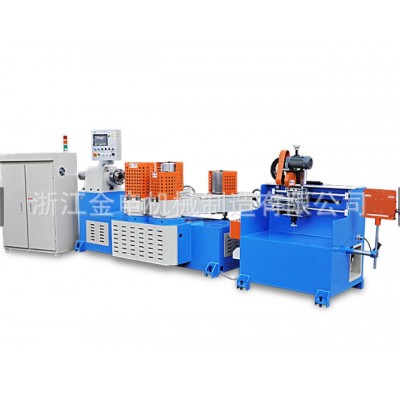

产品展示：
产品用途：
通用机型，适用于各类胶带、卷筒纸、化纤管、包装纸罐的纸管生产
产品用途：
1、17年新版纸管机，高性能配置，通用性能更强。
2、采用PLC逻辑控制系统, 触摸屏人机界面操作。
3、主电机采用矢量型高扭矩变频器调速，
4、 双光电定位长度控制，配合自动变速功能给纸管切割长度更精确。
5、模块化电气布局设计，使用、维护、维修更方便更科学。
6、低噪声传动设计。
7、采用双面上胶独立不锈钢胶槽，进口聚氨酯刮刀。
主要参数：
| 技术参数 | 控制系统 | ||
| 卷绕纸张层数 | 3-16层 | PLC控制器 | 台湾台达 |
| 最大卷管直径 | 200mm | 人机界面 | 威纶MT6071 |
| 最小卷管直径 | 20mm | 程序版本 | JS-A3.2 |
| 最大卷管厚度 | 10mm | 变频器 | 日本安川7.5kw |
| 最小卷管厚度 | 1mm | 执行器件（接触器等） | 中国正泰产品 |
| 卷芯模具固定方式 | 法兰加顶紧 | 信号元件（光电开关等） | 日本欧姆龙产品 |
| 卷绕机头 | 四机头单皮带 | 气动元件 | 台湾亚德客产品 |
| 切割方式 | 气动单圆刀切割 | 同步控制 | 无 |
| 上胶方式 | 双面上胶 | 定长方式 | 红外线传感器 |
| 操作人数 | 1-3人 | ||
| 卷出纸管速度 | 3-15米 | 配备装置 | |
| 调速控制 | 变频器 | 遥控器 | 可选配 |
| 输入电源 | 380v三相四线（其他电压定制） | 自动落管架 | 可选配 |
| 皮带对角 | 手动调节 | ||
| 规格尺寸 | 皮带调节 | 手动调节 | |
| 主机尺寸 | 3800*1700*1800mm | 缺纸自动停机 | 无 |
| 占地面积 | 18000*6000mm | 自动供胶水 | 齿轮泵1.5kw |
| 轮毂直径 | 215mm | 纸带自动供润滑油 | 可选配 |
| 轮毂高度 | 200mm/350mm | 张力调节 | 可选配 |
| 最小轮距 | 750mm | 纸架类型 | 十字型分体纸架 |
| 最大轮距 | 950mm | 卷管皮带 | 帆布带 |
| 总质量 | 2200kgs | 主机摆角 | 无 |
| 传动系统 | 附送配件 | ||
| 主机功率 | 7.5kw皖南 | 卷管芯棒 | 1套 |
| 主机转速 | 1400r/min | 卷管皮带 | 1条 |
| 轮毂最高转速 | 48r/min | 应用工具 | 有 |
| 轮毂输出扭矩 | 4500N.m | 切管刀片 | 1片 |
| 减速机型号 | WPO155型，杭州嘉诚 | ||
| 轮毂驱动 | 4轮驱动 | ||
| 切刀电机 | 台湾万鑫 | ||
| 轴承 | 哈轴 |
公司介绍：

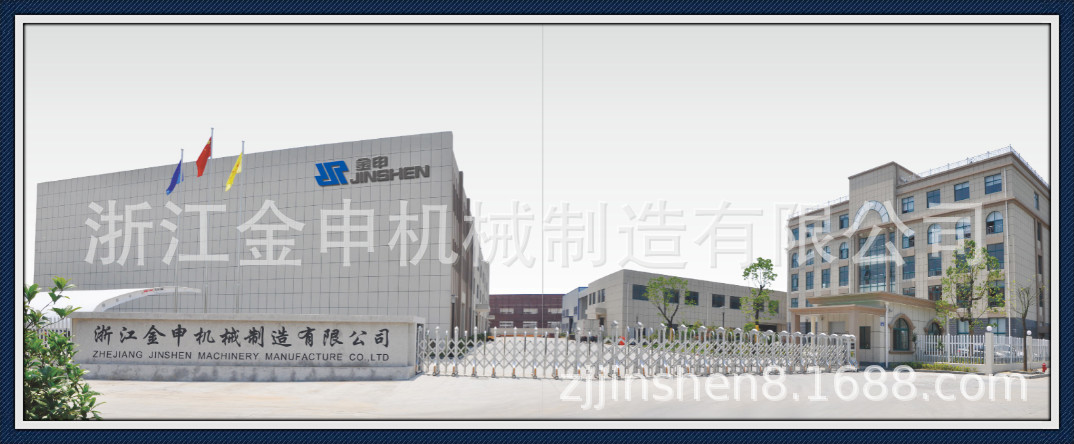

浙江金申机械制造有限公司位于浙江嘉兴桐乡市梧桐街道工业园，占地面积15亩，厂区建筑面积30000平方米，是专业从事纸管机械及纸管相关设备的研发、制造和销售的新兴企业。
公司主营：纸管机，原纸分切机，纸管精切机，纸管磨头、弯头、开槽机，纸管表面抛光机，纸管压力测试仪，纸管印刷机等纸管相关设备。
公司拥有一支训练有素，经验丰富的生产、科研和管理队伍，各类专业技术人员二十多名。主要技术及管理人员均有十年以上纸管生产及纸管设备制造的实践经验。

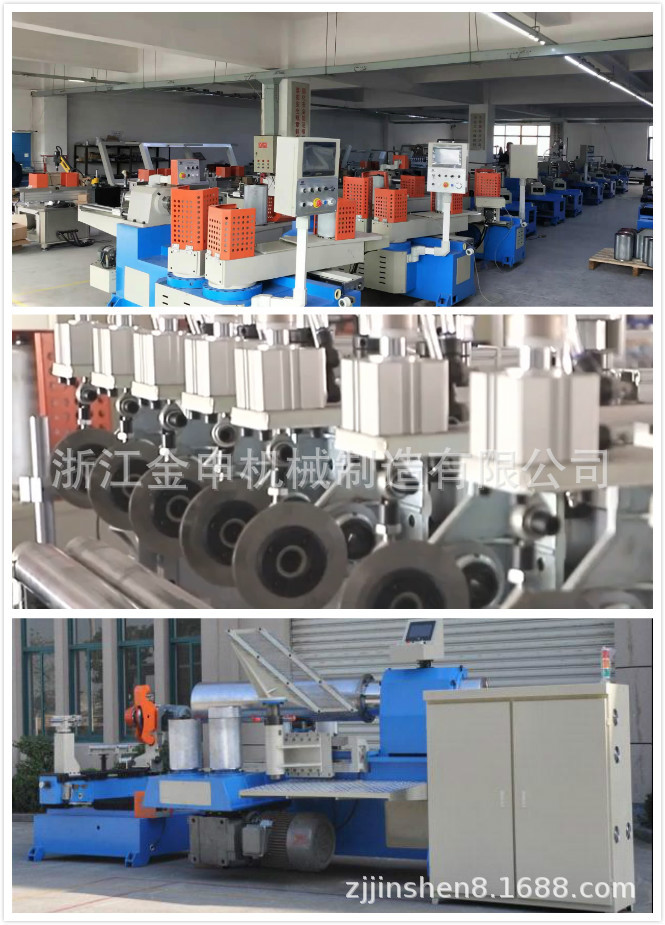

公司配备一整套先进的生产，检测设备，全套CAD计算机辅助设计系统，及完善的生产质量保证体系。
公司本着“客户第一，诚信至上”的原则，与多家企业建立了长期的合作关系，产品销往全国各地二十多个省、市、自治区，远销东南亚、非洲、南美等国家各国，深得广大用户的一致好评。
金申机械,工艺精深，只有更专业，我们才能走得更远更久。 热诚欢迎各界朋友前来参观、考察、洽谈业务。
