商品描述
实体工厂、上门安装、可按顾客要求加工定制、可贴牌代加工生产。
一、概述：

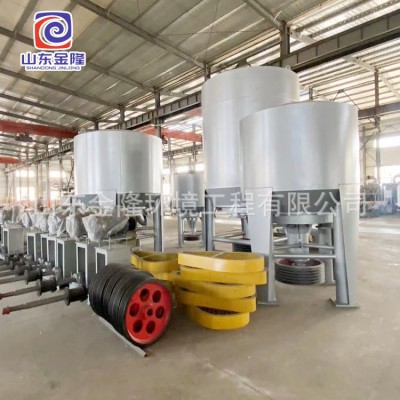

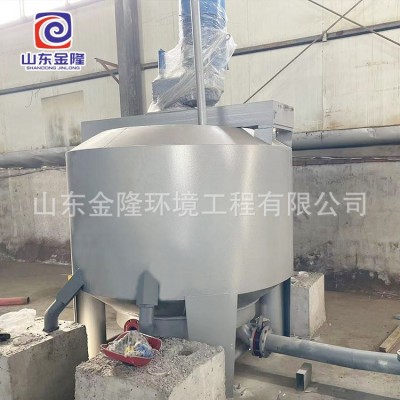

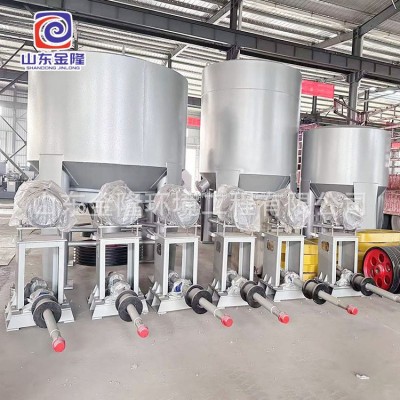

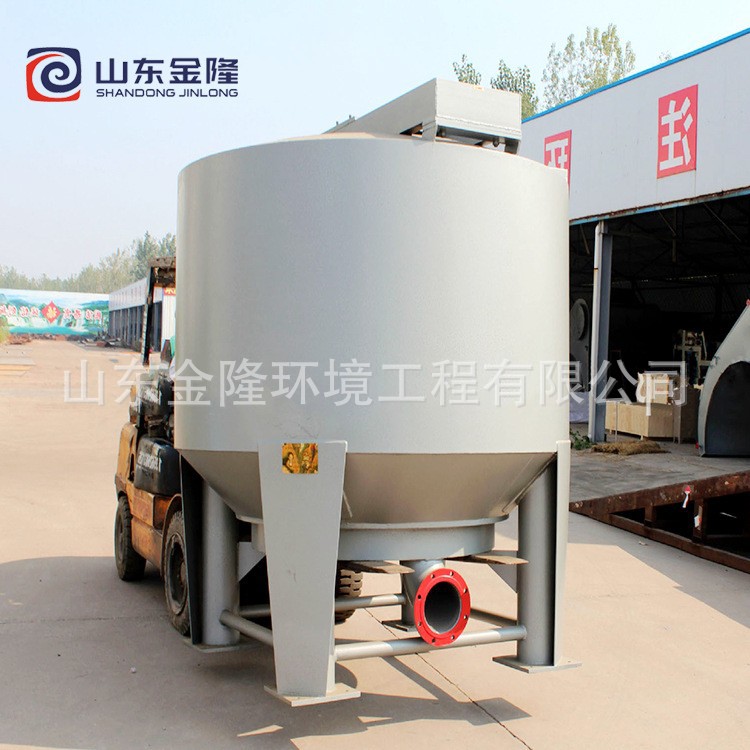

ZGS系列立式高浓水利碎浆机，是跟据水利涡旋原理设计而成。转子采用双螺旋和飞力相结合的机构，当转子旋转时，高浓浆料作径向循环运动，促使废水加速水化，疏解。在运转过程中，废纸总是处在高浓状态下疏解成纤维分离，已达到再生利用之目的。此外转子的浆叶为斜螺旋体。不会形成细小屑片，为浆料筛选创造有利条件。本结构是既新颖、合理、碎浆浓度高。具有节能、节水、占的面积小等特点，是理想的废纸再生设备。
二、工作原理：
ZGS型系列立式高浓水力碎浆机主要由槽体、叶轮、转子、筛板、立柱等组成。其主要碎解机构为叶轮和转子，当叶轮和转子旋转时，高浓浆料做径向运动，同时转子上的两头螺旋叶片旋转运动下，由槽体侧面轴向翻动，使废纸在槽内加速疏解水化，由于废纸浆料在槽体内处于高浓状态，通过叶轮和两头螺旋叶片轴向和径向运动，纤维互相摩擦、使油墨粒子与纤维分离。由此，由于转子和螺旋叶片前切点较弱、对废纸中的轻质物质（如塑料薄膜）仅起剥离作用，不会形成碎屑，以利浆料的筛选。
三、技术指标：
根据污水的种类和乳化程序，经多级浮选后出口污水非乳化油除油率可达70%-90%(如含溶解油，乳化油可加药处理)悬浮物去除率可达50%-80%；COD去除率可达50%，该系列产品每小时处理量为10-350立方米，其主要性能指标可达到目前国际同类产品水平。处理介质的温度：0-80℃，射流泵电源：380V，50赫 。
四、设备技术参数：
序号 | 规格型号 | ZGS1 | ZGS2 | ZGS3 | ZGS5 | ZGS8 | ZGS10 |
1 | 公称容积㎡ | 1 | 2 | 3 | 5 | 8 | 10 |
2 | 生产能力t/D | 3-4 | 6-8 | 9-12 | 13-18 | 20-30 | 30-40 |
3 | 碎浆浓度 | 12±2% | |||||
4 | 槽体直径 | 1300 | 1550 | 1800 | 2200 | 2500 | 2700 |
5 | 叶轮直径 | 440 | 510 | 680 | 720 | 820 | 900 |
6 | 叶轮转速r/min | 360 | 360 | 360 | 360 | 320 | 300 |
7 | 放浆口径 | 100 | 150 | 200 | 200 | 250 | 250 |
8 | 稀解口径 | 50 | 80 | 80 | 80 | 100 | 100 |
9 | 配用电机KW | 4/22 | 6/37 | 6/55 | 6/75 | 6/110 | 6/132 |
五、安装说明：
1.本机出厂前，叶轮、转子、两头螺旋叶片、伟动带轮等均静平衡校正，并空运转试验。
2.安装时务必将四根立柱平面校正、使设备主轴线与水平面垂直。
3.在设备顶部需留出1.5cm以上的空间，已备拆卸转子。
4.电动机接线试机时，叶轮作逆时针旋转（俯视）。
5.为安全起见，建议用户一是将槽体入口高于操作台8 0 cm二是如低于8 0cm ，在槽体入口周围加防护栏。
6.设备工作时，因水力剪切作用，使设备产生晃动，需在低于水力碎浆机上口800cm处，用钢筋混凝土加固。
六、工艺说明：
1.在本机内进行废纸（脱墨）碎解时，需用热水和填加脱墨剂后再投入废纸，然后起动运转继续投入废纸至要求浓度。
2.处理一般书报纸、画刊画报等废纸，水温一般控制在60℃-95℃，温度越高碎解废纸的速度越快，越省电。
3.应根据脱墨工艺要求和废纸品种的不同，选择还可加入适量的NaOH。
4.碎解浓度一般在10-13%，放浆时加水稀释到5 – 6%。机体旁配有稀释管，该管水压力一般为1 – 3Kg/cm。
5.每槽全程时间（指加料经碎解至放料）根据废纸品种的不同一般20-40分钟。
