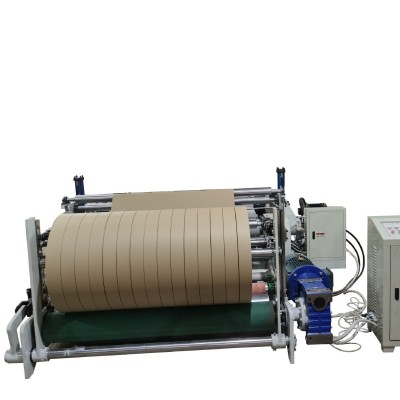

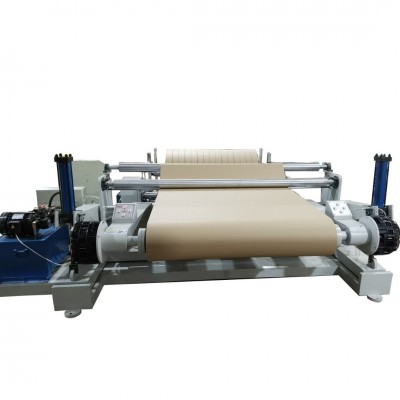

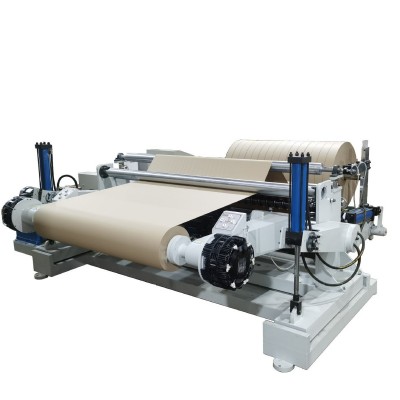

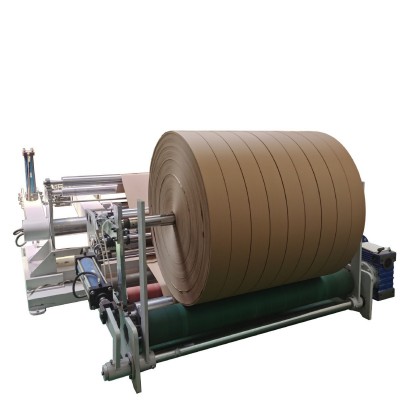

SD-1600 分切复卷机
JUMBO PAPER ROLL SLITTER REWINDER MACHINE
用途：适用于各类牛皮纸、茶板纸、草板纸、印花纸和铜板纸的分切。
特点：1.双刀切割，加厚型刀片。2.分切后的纸带两边光滑平整,不带毛刺。3.盘纸的收卷结实，两侧平整。 4.带电脑纠偏系统，自动纠偏。5.所有操作集中于面板上，操作十分方便。6.产量高,单机产量可供 3 台卷管机使用。7.整机钢板结构，美观大方。8.气动卸料，操作简单。 9.双制动器控制，张力更均匀。
USE:
Suitable for all kinds of kraft paper, tea paperboard, grass paperboard, calico and art paper cutting
FEATURE:
1. Two blades cutting; thicken blade;2.The two side of the paper will be smooth after the cutting, without any burring;3. Tray paper will be tidy with two sides feat;4. With the computer rectified system and it can rectified automatically.5. All the operation will be finished on the panel with ease operation;6. With high capacity, the single machine can be provided for three sets of reel-pipe machine;7. S.S structure body; beautiful performance;8. Pneumatic discharge with easy operation.
9. Double magnetic powder brake control, and with equally tension.
SD-1600 分切复卷机-主要规格参数
JUMBO PAPER ROLL SLITTER REWINDER MACHINE-MAIN SPECIFICATION
技术参数 | Technical Parameter | |||
分切宽度 | 25-1600 mm | Jumbo roll width | 25-1600 mm | |
最大放卷直径 | 1500 mm | Un-winder diameter | 1500 mm | |
最大收卷直径 | 1300 mm | Re-winder diameter | 1300 mm | |
分切速度 | 0-300 m/min | Slitting speed | 0-300 m/min | |
分切能力 | 60-600 g | Slitting range | 20-600 g | |
卷绕方式 | 气胀内收式 | Re-winding method | stalk involution | |
切刀数量 | 21 付 | Blade quantity | 21 pairs | |
上纸方式 | 液压上纸 | Load paper roll | Pneumatic way | |
调速控制 | 变频器 | Speed adjust | Transducer | |
输入电源 | 380V 三相四线 | Power supply | 3*380V | |
尺寸重量 | Mainframe & Weight | |||
放卷部分 | 1300*3000*1200 mm | Un-winder part | 1300*3000*1200 mm | |
收卷部分 | 2300*2800*1400 mm | Re-winder part | 2300*2800*1400 mm | |
上刀规格 | 110*65*4 | Up-blade | 105*65*4 | |
下刀规格 | 110*65*4 | Low-blade | 105*65*4 | |
整机重量 | 3000 KGS | Weight | 3000 KGS | |
附送配件 | Accessories | |||
应用工具 | 一套 | Useful tool | 1 set | |
扳手 | 内、外六角扳手 | Wrench | Hex wrench | |
控制系统 | Control system | |||
PLC 控制器 | 台达 DVP12SA | PLC controller | Delta | |
触摸屏 | 昆仑通态 TPC7062 | Touch screen | MCGS TPC7062 | |
变频器 | 安川 | transducer | Yaskawa | |
电器产品 | 正泰 | Electrical product | Schneider | |
信号元件 | 上海沪工 | Signal part | Omron | |
气动元件 | 亚德客 | Pneumatic part | AIRTAC | |
传动系统 | Driving system | |||
主机功率 | 15 KW | Main motor | 15 KW | |
液压电机功率 | 2.2 KW | Load paper power | 2.2 KW | |
纠偏电机 | Y110 60:1 | Correction motor | Y110 6:1 | |
收卷减速机型号 | WPA155 | Winding reducer | WPA155 | |
装料减速机型号 | WPA120 | Load paper reducer | WPA120 | |
传动方式 | 联轴式 | Driving way | Connected bearing | |
配备装置 | Equipped devices | |||
上纸 | 自动液压上纸 | Load paper way | Automatic hydraulic | |
下料 | 自动液压下纸 | Unload paper way | Automatic hydraulic | |
张力制动控制 | 自动双磁粉刹车 | Tension control | Automatic magnetic way | |
