主要结构与工作原理

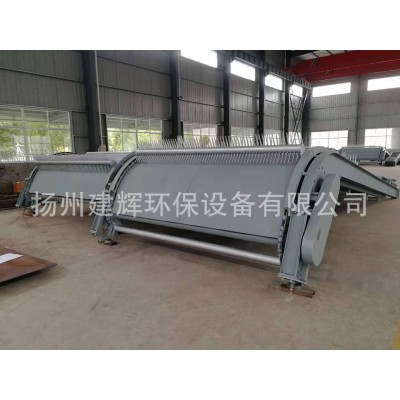

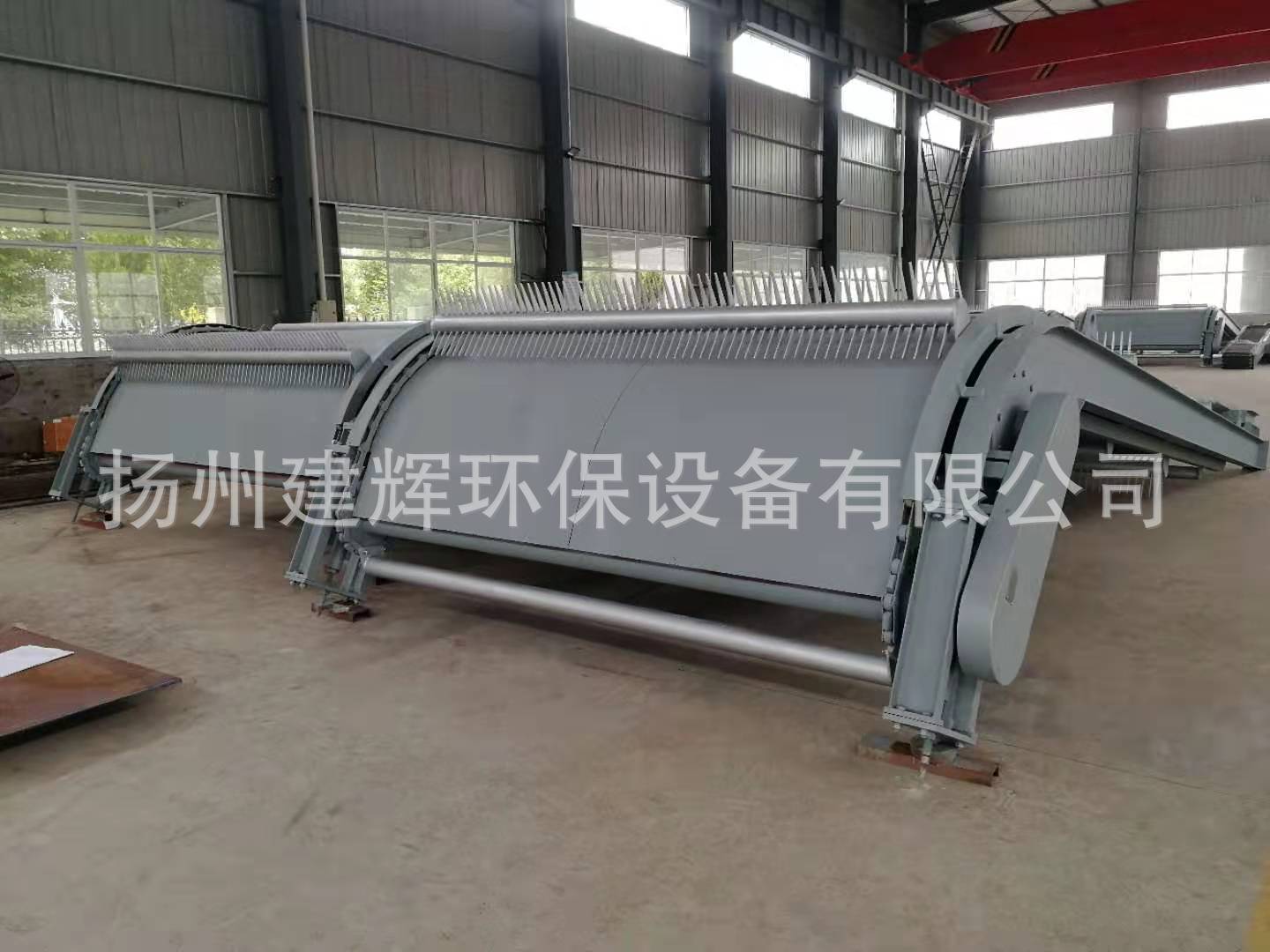

格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。
1、主要结构
驱动装置
格栅除污机的驱动装置的设计经科学合理的力学计算，具有足够的强度和刚度，能承受弯矩和扭矩同时作用的载荷。
减速装置选用低噪音、高效率、密封良好的优质产品，并在机架两侧设置螺旋式调节装置，以作调整传动链条张紧用。减速机轴承具有良好的润滑，其工作寿命≥100000小时。减速机的齿轮设计符合ISO或等同标准，服务系数≥1.2
减速机的出轴端设置自复位机械式过力矩保护装置，当截污转矩超出减速机额定输出转矩时，机械式过力矩保护装置能瞬间切断电源并发出报警信号，保证运行安全可靠。
机架
格栅除污机的机架两侧墙板采用足够厚度的钢板或型钢制作，两墙板间隔一定距离设置槽钢的横向支撑，在格栅中间槽钢上设置栅条和挡渣板。焊接后的格栅机架为一刚性整体，具有足够的强度和刚度，格栅机架在栅前栅后1.0米水位差的条件下以及在运输安装阶段均不会发生破坏性扭曲变形现象。

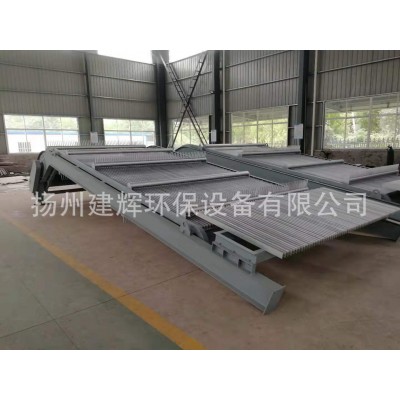

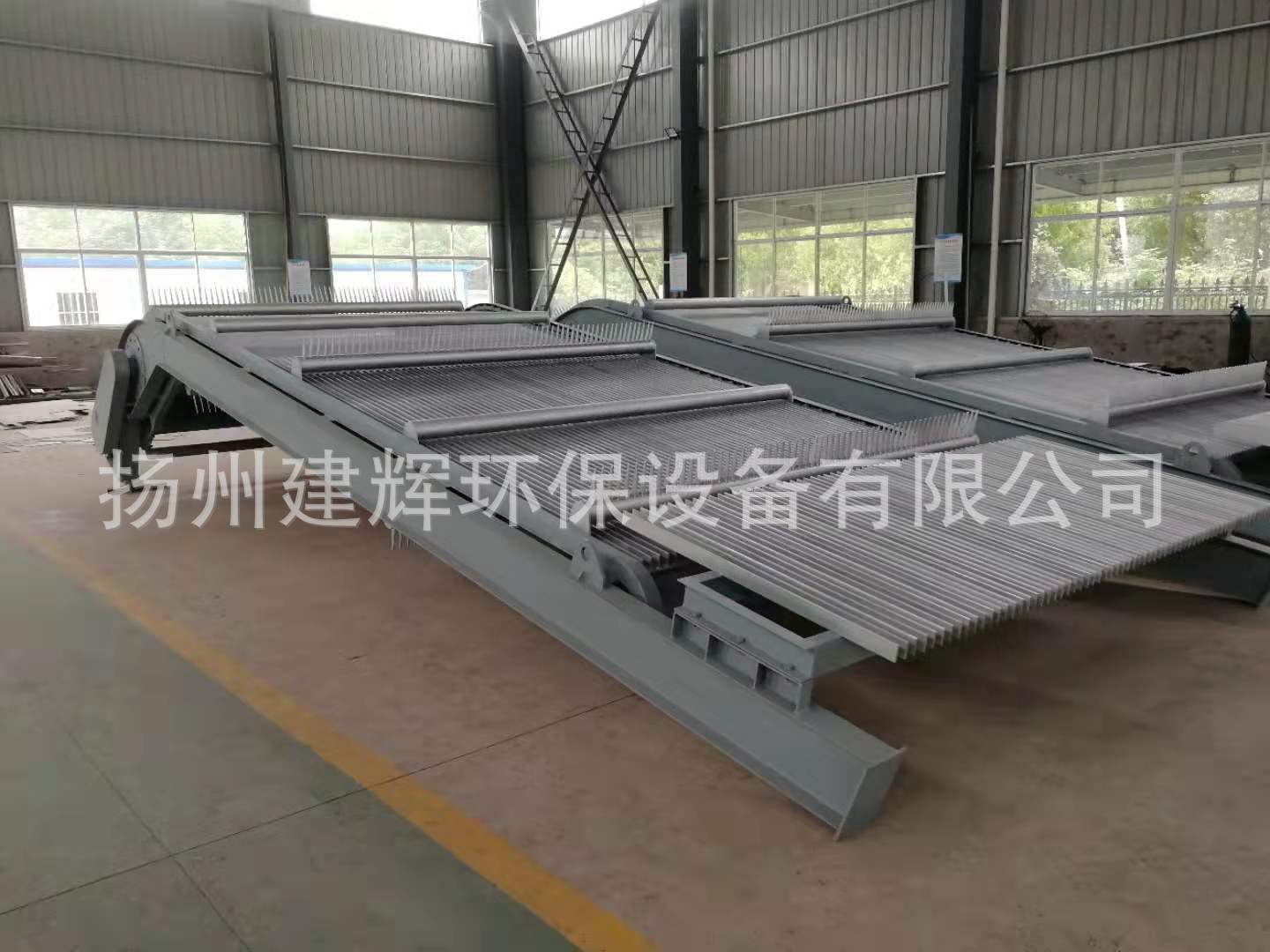

栅条
格栅的栅条采用扁钢制作，栅条迎水面无锐角，以避免在栅条上的挂结垃圾。
机架的两侧与格栅井之间存有间隙，通过机架的两侧橡胶封板来防止垃圾通过。
机架平台处的二侧设置安装连接支座，与基础平台之间通过调节螺栓连接，调节螺栓的下端在调整机架两侧与格栅井之间间隙相等后，与基础预埋钢板进行现场焊接，当起吊格栅时，只须拆下调节螺栓上的螺母即可。

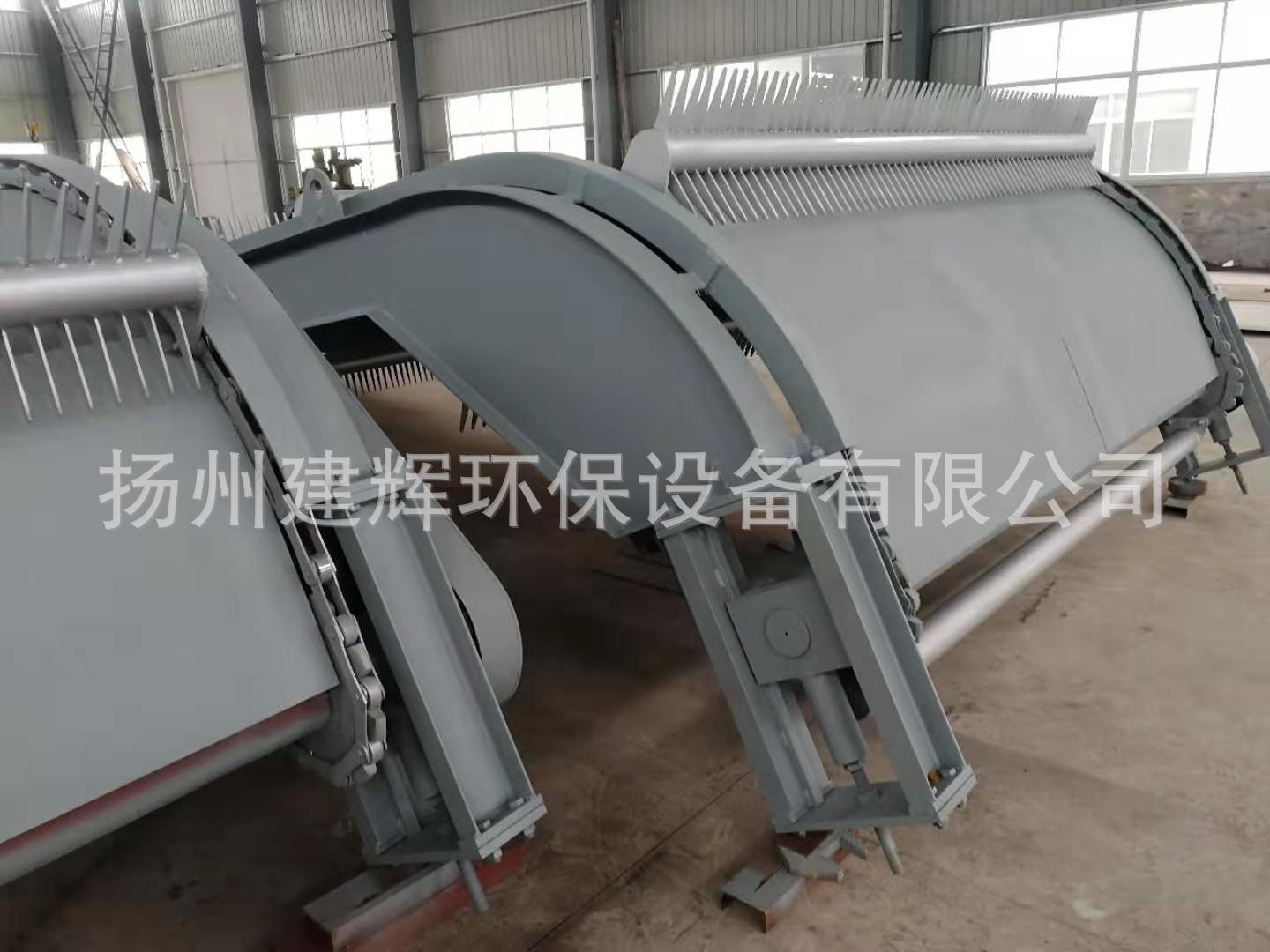

耙链装置
耙链装置的水下轴承采用自润滑结构型式，格栅链条盒侧向设置挡渣片，以防止垃圾进入链条，避免故障发生。
格栅的齿耙由支撑轴和上、下耙齿等组成。上、下耙齿呈V形排列，运行时下耙齿插入格栅的栅条，并与栅条成一定角度，可有效地清除栅条表面和嵌入栅条的垃圾，上耙齿在运行时插入格栅的水底拦栅，用于清除水底拦栅上的垃圾，使格栅底部不存在污物堆积死角。
导向装置
格栅的导向装置分别置于机架两侧的上部和下部，主要作用是改变格栅齿耙的运行方向。
水底拦栅
水底拦栅与机架呈铰支连接，主要作用是拦截渠底石块等垃圾，堆积在栅前底石块垃圾通过上侧耙齿截取。
2、工作原理
齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。
控制系统实行全自动控制，可根据时间自动起、停，或可根据栅前栅后的水位差使用水位差计自动运行，发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。
3、电气控制系统
设备配置电气控制箱，电气控制具有手动、自动、远程控制。手动控制具有手动启停，自动控制具有时间等待自动启停功能（通过时间继电气在0～24小时内调节除污机的‘开—停’工作周期）、栅前栅后水位差启停接口等功能，远程控制具有接收中控或上位机启停功能并将设备运行、故障等信号反馈给中控或上位机。控制箱配置切换、急停、切断、报警等功能。
在无人看管的情况下，将操作旋钮旋至自动位，除污机将在指定的时间程序上自动运行，或将操作旋钮旋至远程位，接受中控或上位机的操控。
