商品描述
品 牌 | 江苏艾普森 |
连 接 方 式 | 法兰、焊接、螺纹等 |
公 称 口 径 | DN6-2000 |
使 用 压 力 | 1.0-32Mpa |
主 体 材 质 | WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6 |
传 动 方 式 | 手动、蜗轮传动、电动、气动、液动、电液动等 |

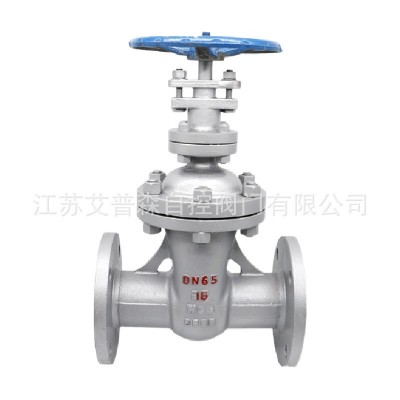

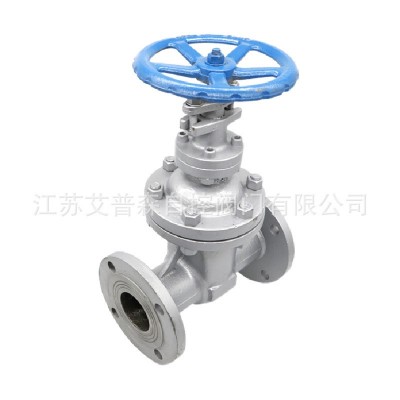

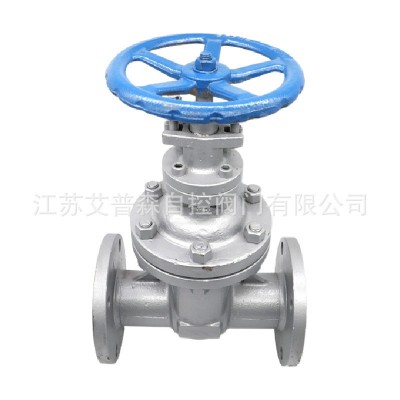

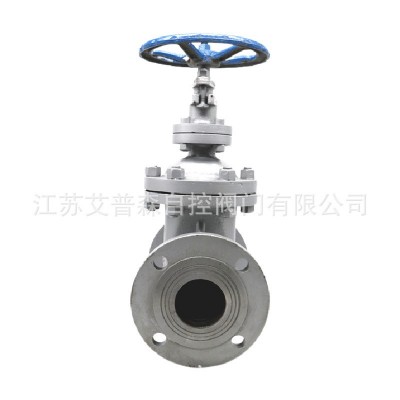

铸钢暗杆闸阀Z45H闸阀介绍：
江苏艾普森阀门生产的Z45H暗杆铸钢闸阀，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。型号为Z45H-10C、Z45H-16C。它的密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
铸钢暗杆闸阀Z45H性能参数：
型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
密封 | 强度 | ||||
Z45H-10 | 1 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
Z45W-10 | |||||
Z45T-10 | |||||
铸钢暗杆闸阀Z45H零件材料：
型号 | 阀体、阀盖、闸板 | 密封圈 | 阀 杆 | 填 料 |
Z45H-10C | 灰铸铁、铸钢 | 不锈钢 | 碳钢、不锈钢 | 浸油石棉盘根 |
Z45W-10 | ||||
Z45T-10 | ||||
Z45T-16 | ||||
Z45W-16 | ||||
Z45H-16C | ||||
Z45T-16 | ||||
Z45W-16 |
铸钢暗杆闸阀Z45H尺寸数据：
口 径 | Z45H-10C | Z45H-16（C） | ||||||
DN（mm) | L | D | H | D0 | L | D | H | D0 |
40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
300 | 420 | 440 | 800 | 400 | 500 | 1145 | 560 | 400 |
350 | 450 | 500 | 950 | 400 | 550 | - | - | 400 |
400 | 480 | 565 | 1050 | 500 | 600 | - | - | 500 |
450 | 510 | 615 | 1175 | 500 | 650 | - | - | 500 |
500 | 540 | 670 | 1410 | 720 | 700 | - | - | 720 |
600 | 600 | 780 | 1550 | 720 | 750 | - | - | 720 |
700 | 660 | 895 | 1800 | 800 | - | - | - | 800 |
800 | 720 | 1010 | 2170 | - | - | - | - | - |
900 | 780 | 1110 | 2300 | - | - | - | - | - |
1000 | 840 | 1220 | 2600 | - | - | - | - | - |
1200 | 960 | 1450 | - | - | - | - | ||
