突出优势

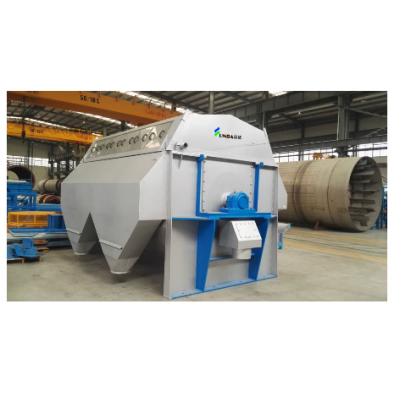

盘式浓缩机主要用于对低浓浆料的洗涤与浓缩 ;
组合盘式滤鼓，大大增加了过滤面积，占地面积小，生产能力大；
采用不锈钢滤网，使用寿命长；
合理的清洗剥浆结构，滤网不易堵塞，脱水能力强。
结构原理
本机主要有槽体、上罩、主轴、扇形板、洗网装置，传动装置等构成，其详细结构见设备总图。
槽体：槽体包括进浆槽、中间槽、出浆槽三大部分，纸浆从进浆槽进入后，在槽体内不断浓缩，并流动到出浆处，经溢流后从出浆槽排出机外。槽体采用顺流式结构，由钢板及型钢焊接而成。
上罩：由钢板焊接而成，盖板上有窗口，打开上面的活动罩板，即可观察各部分的运行情况。设备检修或更换滤网时，可通过罩体上的吊耳将其移开。
滤盘：由 8 块不锈钢扇形板拼装而成，外覆不锈钢滤网，滤网网目 40~60目，扇形滤板安装在主轴外径上，与主轴间通过螺栓联接，结构牢固，装拆方便。
洗网装置：通过喷水管上的超薄自清洗喷嘴喷出 0.6～0.7 MPa 的高压水将滤网面上粘附的浆料冲洗掉，并对滤网进行冲洗，从而使滤网恢复过滤能力。喷水总管两端均为 G3”管螺纹，且可通过旋转调节喷水总管角度改变喷嘴洗网位置。
传动装置主要由悬挂式实心轴减速机、带轮变频电机、扭力臂等组成，通过调节变频电机速度可调整浓缩机的滤盘转速，适应浓缩过程的工艺要求。
参数表
| 型号 | ZNH25 | ZNH35 | ZNH45 | ZNH55 |
| 滤盘直径：(mm) | 2500 | 3500 | 4500 | 5500 |
| 盘：(㎡) | 8.5 | 16.7 | 26 | 38 |
| 扇形板数量：(盘) | 12 | 14 | 16 | 18 |
