商品描述

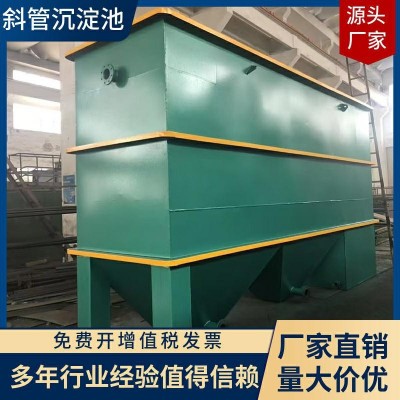

斜 管 沉 淀 池
一、斜管沉淀池概述；
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为（异）向流、同向流和逆向流三种不同分离方式。每两块平行斜板间（或平行管内）相当于一个很浅的沉淀池。
其优点是：
①利用了层流原理，提高了沉淀池的处理能力；
②缩短了颗粒沉降距离，从而缩短了沉淀时间；
③增加了沉淀池的沉淀面积，从而提高了处理效率。这种类型沉淀池的过流率可达36m3/（m2.h）,比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设备。并已定型用于生产实践。
④去除率高，停留时间短，占地面积小。
二、斜管沉淀池工作原理

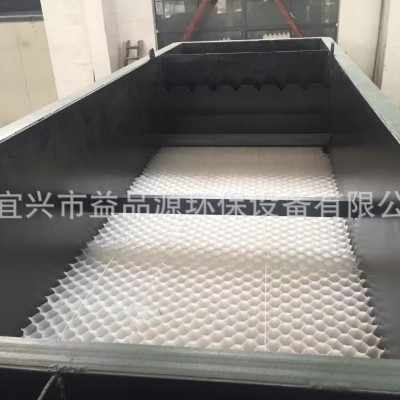

斜管沉淀池是根据平流式沉淀原理，在池内增加许多斜管后，加大水池过水断面的湿周，同时减小水力半径，为此在同样的水平流速V时，可以大大降低雷诺数Re，从而减少水的紊动，促进沉淀。另外，在泥渣悬浮层上方安装60度的斜管组件，使原水中的悬浮物、固化物或经投加混凝后形成絮体矾花，在斜管底侧表面积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗，由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出，可直接排放或回用。
三、设备参数选型表
设备型号 | 处理量 （m3/h） | 外形尺寸 （mm） | 进水 （DN） | 出水 （DN） | 运行重量（T） |
XCD-5 | 5 | 2800×2200×3000 | DN50 | DN65 | 15 |
XCD -10 | 10 | 4300×2200×3500 | DN65 | DN80 | 25 |
XCD -15 | 15 | 5300×2200×3500 | DN65 | DN80 | 30 |
XCD -20 | 20 | 6300×2200×3500 | DN80 | DN100 | 35 |
XCD -25 | 25 | 6300×2200×3500 | DN00 | DN100 | 40 |
XCD -30 | 30 | 7300×2700×3500 | DN100 | DN125 | 50 |

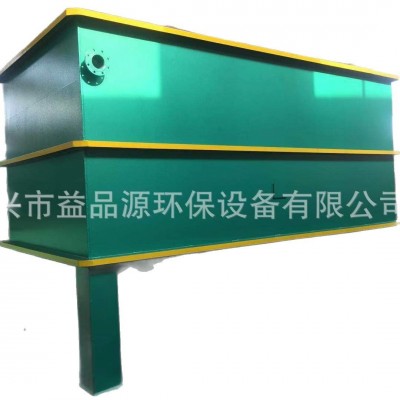

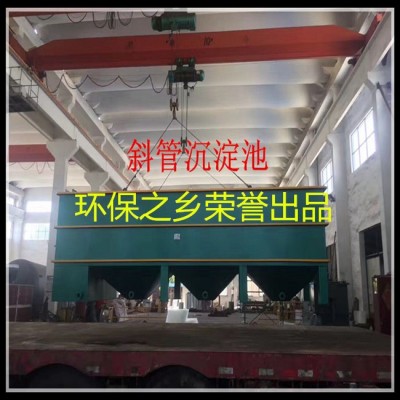

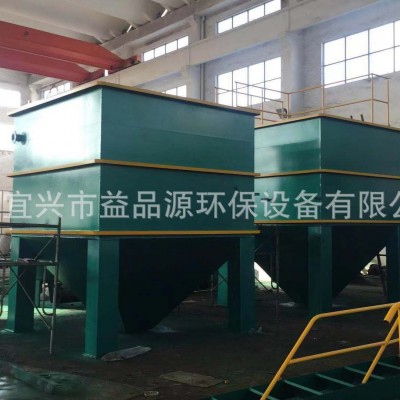

四、产品图片
