买NSK轴承请认准无锡轴全轴承
2000家企业使用认证 全国包邮
NSK轴承代号含义
（1） NSK轴承内部结构
A——内部设计与标准不同的轴承。

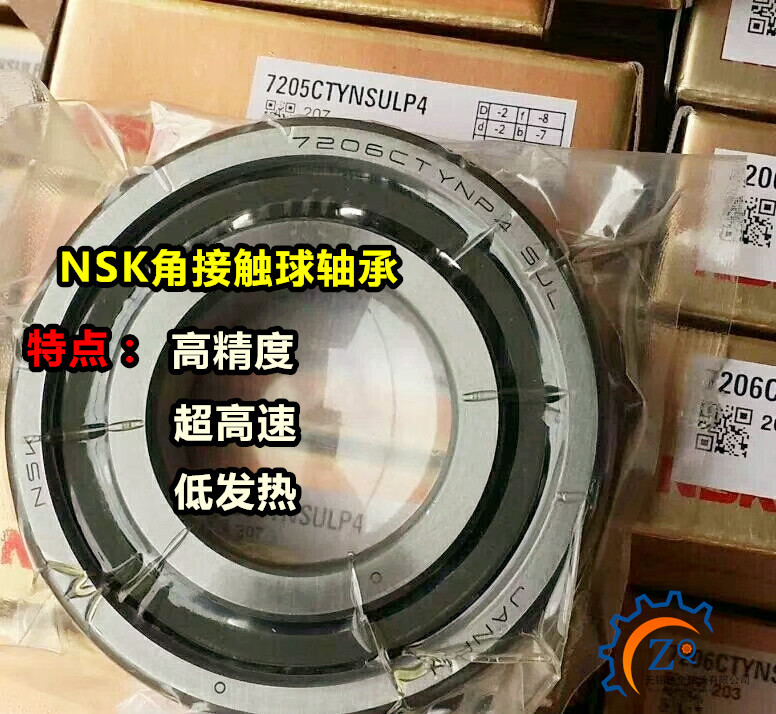

A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度。
B——角接触球轴承，接触角为40度。
C——角接触球轴承，接触角为15度。
C——圆锥滚子轴承，接触角为20度。
D——圆锥滚子轴承，接触角为28度。
C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承。
H——高负载推力调心滚子轴承。
J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。
（2）NSK轴承保持架
M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
(3)NSK轴承密封圈，防尘盖
Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
(4)NSK轴承套圈形状
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
安装拆卸
（一）NSK轴承安装：
1．往轴上安装进口轴承前，必须先拔下轴承外套的固定销，同时将轴颈表面打磨光滑干净，并在轴颈处涂油防锈兼润滑（允许轴承在轴上有稍微转动）。
2．在轴承座与轴承配合面涂润滑油，把轴承装入轴承座内。然后将装配好的轴承与NSK轴承座一起套在轴上．推至所需位置处进行安装。
3．固定轴承座的螺栓先不要拧紧，要让轴承外套在轴承座内能转动。同样装好同一根轴上的另一端轴承和座，将轴转动几圈，让轴承本身自动找正位置后。再将轴承座螺栓紧固好。
4．装偏心套。先将偏心套套在轴承内套的偏心台阶上，并用手顺轴的旋转方向拧紧．然后再将小铁棍插入或顶住偏心套上的沉孔．用手锤顺轴的旋转方向敲击小铁棍．使偏心套安装牢固，锁紧偏心套上的内六角螺钉。
（二)NSK轴承拆卸：
1、外圈的拆卸
拆卸过盈配合的外圈，事先在外壳的圆周上设置几处外圈挤压螺杆用螺丝，一面均等地拧紧螺杆，一边拆卸。这些螺杆孔平常盖上盲塞，圆锥滚子NSK轴承等的分离型NSK轴承，在外壳挡肩上设置几处切口，使用垫块，用压力机拆卸，或轻轻敲打着拆卸。
2、圆柱孔NSK轴承的拆卸
内圈的拆卸，可以用压力机械拔出简单。此时，要注意让内圈承受其拔力。大型NSK轴承的内圈拆卸采用油压法。通过设置在轴上的油孔加以油压，以使易于拉拔。宽度大的NSK轴承则油压法与拉拔卡具并用，进行拆卸作业。NU型、NJ型圆柱滚子NSK轴承的内圈拆卸可以利用感应加热法。在短时间内加热局部，使内圈膨胀后拉拔的方法。
3、锥孔NSK轴承的拆卸
拆卸比较小型的带紧定套NSK轴承，用紧固在轴上的档块支撑内圈，将螺母转回几次后，使用垫块用榔头敲打拆卸。大型NSK轴承，利用油压拆卸更加容易，在锥孔轴上的油孔中加压送油，使内圈膨胀，拆卸NSK轴承的方法。操作中，有NSK轴承突然脱出的可能，将螺母作为档块使用为好。
