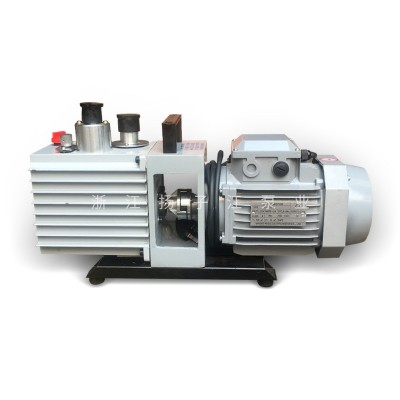

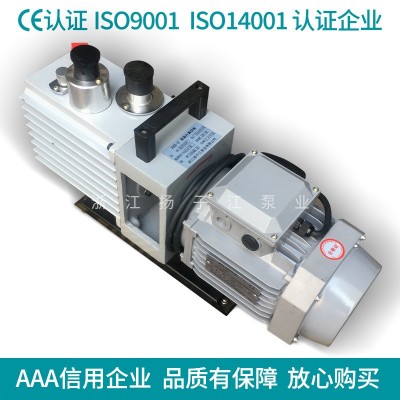

2XZ型旋片式真空泵用途及使用范围
1.2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
2.在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
3.进气口连续畅通大气运转不得超过一分种。
4.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
2XZ型旋片式真空泵操作须知
1．查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。
2．2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。
3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。
4．检查2XZ型旋片式真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
6．2XZ型旋片式真空泵用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。
(1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。
(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。
(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真宅泵油或机械油
型号 | 抽气 | 极限真空(Pa) | 转速 (rpm) | 工作 | 电机 | 进气口 | 用油量 (L) | 泵油 温升 (℃) | 外形尺寸 | 总重量(kg) | |||
气镇关 | 气镇开 | 长 | 宽 | 高 | |||||||||
XZ-0.5 | 0.5 | 10 | 1400 | 220 | 0.09 | 7 | 0.18 | >40 | 225 | 110 | 220 | 7.2 | |
XZ-1 | 1 | 10 | 1400 | 220 | 0.12 | 10 | 0.25 | >40 | 275 | 110 | 220 | 7.5 | |
2XZ-0.25 | 0.25 | 6.7×10-1 | 220 | 0.12 | 10 | 0.3 | >40 | 440 | 125 | 224 | 11 | ||
2XZ-0.5 | 0.5 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.18 | 13 | 0.42 | 445 | 125 | 256 | 13 | |
2XZ-1 | 1 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.25 | 19 | 0.4 | >40 | 445 | 125 | 256 | 14 |
2XZ-2 | 2 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.37 | 19 | 0.48 | 478 | 148 | 277 | 20 | |
2XZ-4 | 4 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.55 | 30 | 0.55 | 518 | 148 | 277 | 22 | |
2XZ-8 | 8 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.1 | 30 | 0.7 | >50 | 575 | 185 | 315 | 55 |
2XZ-15 | 15 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.5 | 40 | 0.8 | >70 | 578 | 185 | 315 | 55 |
